热泵热水器工程机控制主板简介

产品说明：三相单系统主板
  型号：KZ-05A
  外形 尺寸：158＊97mm
  安装孔尺寸：146＊85mm
  输出部分：压缩机、四通阀、风机、补水阀、供水阀、循环泵、电加热、回水阀。
  保护功能：高低水位、高低压保护、水流保护、排气等。

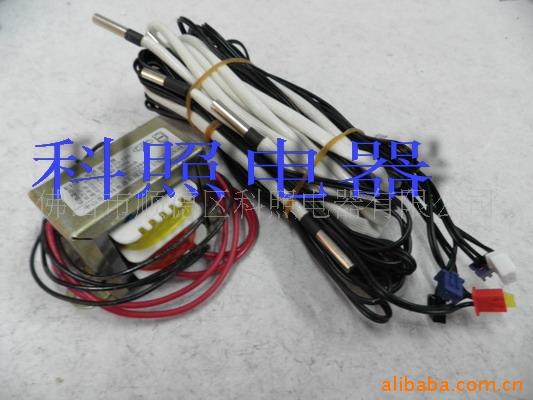

  配套配件：大液晶彩屏控制器，通讯线，感温线等。

一、系统组成：
  全套电子控制板由（1）线控器（2）主控制板（3）其它通信线感温线等三大部份组成。

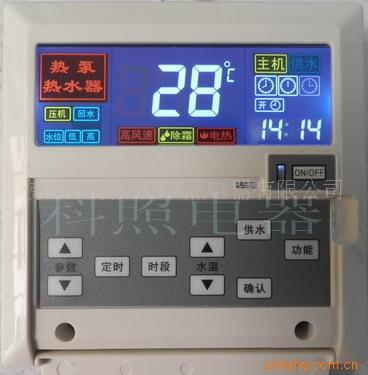

线控器（控制面板）为中文液晶彩屏显示。

二、控制面板控制说明：

1、             开/关键：主机开关机控制。

2、             供水键： 手动开关供水泵。

3、             经济键： 暂未用。

4、             水温“▲/▼”键：可将水箱水温设置在28度至60度。

5、             参数“▲/▼”键：可将各种参数进行上下设定。

（可设定时钟、开关、回水温度、光度、化霜参数、电加热温度）

6、             功能键： 选择各项菜单功能进行设定。

7、             确认键： 进入功能设定时确定进入某项功能。

8、             时段键： 可选择主机或供水24小时内三种不同时间定时设置。

9、             定时键： 可选择定时开、定时关、取消功能。

10、         系统自带断电自动记忆原设订参数的系统。

三、控制主板

1. 控制板模拟量输入端

◇  盘管温度模拟量1   (蒸发器1进入除霜温度)

◇  室外空气温度模拟量 (热泵主机外的环境温度)

◇  回水温度模拟量     (供水管的回水温度)

◇  出水温度模拟量     (热泵的出水温度)

◇  水箱温度模拟量     (水箱里水实际温度)

◇  排气温度模拟量    （压缩机排气口温度）

2. 控制板输入端

◇  水流开关           (直排模式时检测自来水)

◇  高压压力开关1      (压缩机高压保护)

◇  低压压力开关1      (压缩机低压保护)

◇  排气温度保护

◇  低水位开关         (水箱中的低水位开关)

◇  高水位开关         (水箱中的高水位开关)

3. 控制板输出端

◇  机组循环水泵(输出电流5A):将水箱中的水抽进主机中的水泵进行循环加热

◇  风机(输出电流5A):       产生气流促进蒸发盘管与外界空气的热交换；

◇  供水泵(用水泵)(输出电流5A):指连接用户与水箱的水泵

◇  补水阀(输出电流5A):       指给水箱补水的水泵

◇  回水阀(输出电流5A):       指控制供水管温度的阀门

◇  四通阀(输出电流5A):       指除霜时转换的阀门

◇  压缩机1(输出电流5A)

◇  电加热(输出电流5A):       指辅助电加热器

◇  电子膨胀阀：               根据外界环境温度调节电子膨胀阀的开度提高机器的性能；

4.主要功能：

高低压保护、水温保护、排气保护功能；化霜、电加热、故障指示、定时、断电记忆功能。

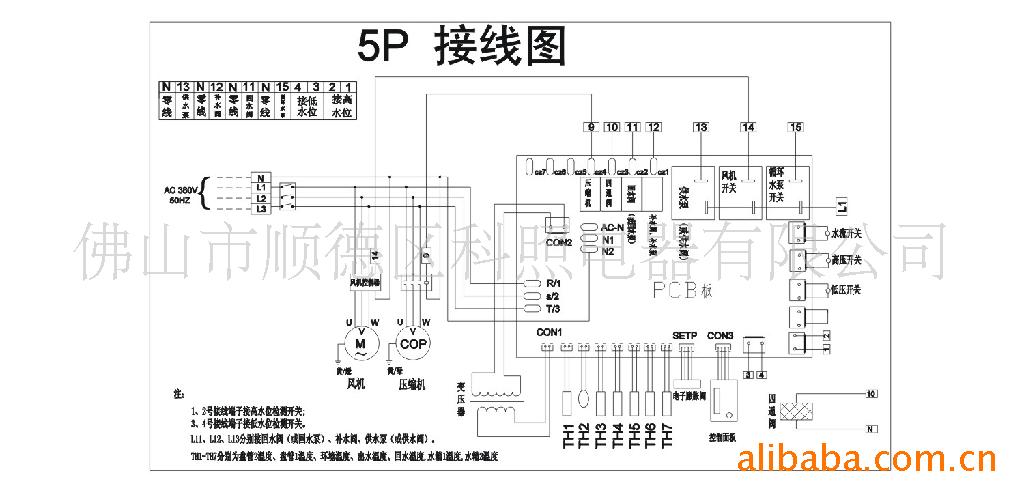

5P工程机接线图



本说明书最终解释权归：科照电器有限公司,版本如有更改,恕不另行通知
